手持式標簽閱讀器IVY-A03 功能介紹與操作說明

1顯示界面說明

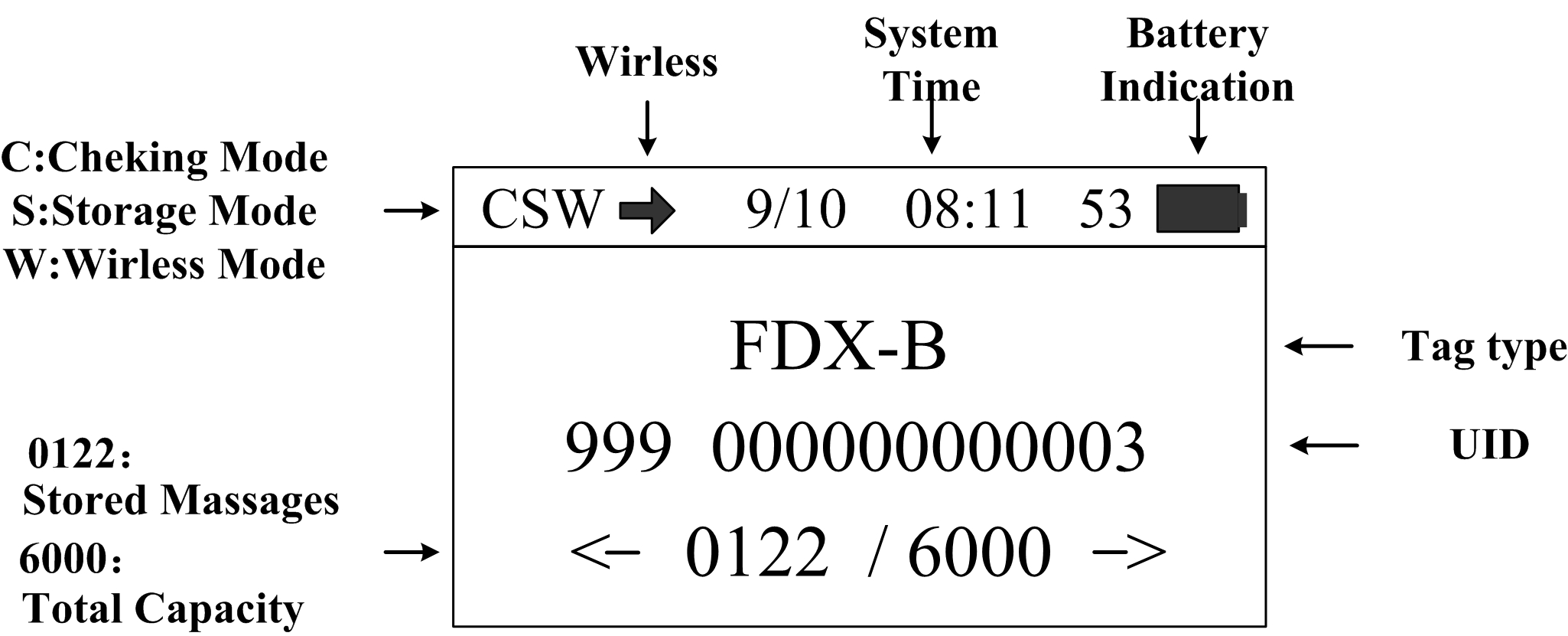

閱讀器自帶一個128*64高亮OLED顯示器，可同時顯示電子標簽信息、時間、通信模式指示，存儲模式指示。顯示界面如圖

2基本操作

?開機

在關機狀態下長按“SCAN”鍵2s，系統開機并進入主顯示界面。

?掃描標簽

在主顯示界面下按“scan”按鍵，主屏幕顯示為“scaning”并開始掃描標簽。讀取到標簽信息后，蜂鳴器提示一聲，在屏幕上顯示出當前標簽信息。10S內掃描不到標簽信息，蜂鳴器長鳴一聲并顯示“No tag found!”。

?數據查看

在主界面下，按‘

?自動關機

在開機狀態下，30S內無任何按鍵操作或者數據傳輸，系統會自動關機進入休眠狀態。

3系統設置

在開機狀態下長按“SCAN”按鍵，閱讀器進入設置模式，顯示界面如下圖。

在設置模式下，按左右按鍵(‘

?存儲模式設置

“Storage”菜單用于選擇是否存儲標簽信息，“Storage Y”為存儲模式，“Storage N”為非存儲模式。

光標移動到 “Storage” 菜單處，按“SCAN”鍵可在“Storage Y”和“Storage N”間切換。

(注：存儲模式設置為“Storage Y”，閱讀器讀取到標簽信息后自動存儲標簽信息和操作時間，若存儲模式設置為“Storage N”，則不存儲信息。)

?查詢模式設置

“Check”菜單用于設置閱讀器讀到標簽信息后是否和內部存儲的標簽信息作對比，“Check Y”為查詢模式，“Check N”取消查詢功能。

光標移動到 “Check” 菜單處，按“SCAN”鍵可在“Check Y”和“Check N”間切換。

（注：查詢模式設置為“Check Y”，閱讀器讀取到標簽信息后會進行數據對比，若當前標簽信息已經保存，蜂鳴器短鳴兩聲提示，用戶可自行選擇是否保存當前標簽，若查詢模式設置為“Check N”，則不進行數據對比。）

?無線數據傳輸設置

“Wireless”菜單用于設置閱讀器的無線數據傳輸功能，“Wireless Y”打開無線數傳功能，“Wireless N”關閉無線數傳功能。

光標移動到 “Wireless” 菜單處，按“SCAN”鍵可在“Wireless Y”和“Wireless N”間切換。

（注：無線通信模式設置為“Wireless Y”，閱讀器讀取到標簽信息后即時將數據發送到接收端，若設置為“Wireless N”，則不發送標簽信息）

?系統時間設置

RPD-A03的系統時間可以通過電腦一鍵設置，操作方法請參考“數據傳輸管理”一節。

?閱讀器版本信息查詢

“About”菜單用于查詢本機的版本信息。把光標移到“About”菜單處，按“SCAN”按鍵顯示機器版本以及其它信息，重按“SCAN”退出。

?退出設置模式

在設置模式下，按左右鍵把光標移動到“Home”菜單處，按“SCAN”鍵可退出設置模式。

四. 數據傳輸管理

RPD-A03內部存儲的信息可通過USB數據線或者無線傳輸方式上傳到電腦進行數據管理。

1數據庫管理軟件

RPD-A03自帶USB2.0接口，用USB線將閱讀器與電腦連接后，通過數據庫管理軟件可實現存儲信息量查詢、數據拷貝、數據刪除以及系統時間設置的操作。

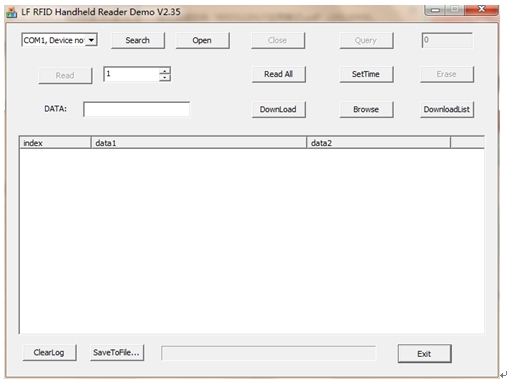

用USB線將閱讀器與電腦相連，然后打開數據庫管理軟件，軟件界面上的功能按鈕由灰色變成黑色，則說明系統連接成功，可進行下一步操作（初次使用時需安裝驅動程序）。按鍵功能說明如下：

Query：獲取閱讀器存儲的標簽信息數量

Read：按照設置好的數量讀取標簽信息

Read All：把閱讀器存儲的信息全部讀上來

SetTime：設置RPD-A03系統時間

Erase: 清除RPD-A03存儲的標簽信息(注意：信息清除后將不可恢復)

Download:下載標簽數據到手持機

DownloadList::以電子表格的方式導入手持機

ClearLog：清除文本框數據

SaveToFile：把導出的數據保存到Excel電子表格中。

Exit：關閉軟件

?數據導入功能

通過數據管理軟件可將電腦中的標簽ID導入到手機機，導入方式有兩種：單個數據導入或者批量數據導入。

單個ID數據導入：在DATA文本框在填入要導入的ID號，然后點擊Downlod按鍵。ID數據中的前三位和后12位數據中要加空格。

批量數據導入：

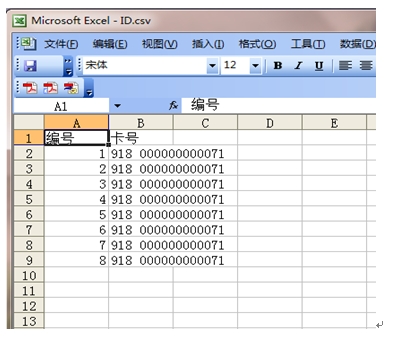

新建csv格式的電子標簽，在表格中填入要到入的數據，數據格式如下圖所示：

點擊軟件中的Browse按鍵，選擇該文檔，點擊DownlodList即可將文本數量批量導入到手持機中

2無線數據傳輸功能

?藍牙

掃描器選配藍牙模塊時，電腦、手機等智能設備可通過藍牙接口與RPD-A03相連，建立通信鏈接。

使用藍牙功能時，在RPD-A03的設置模式下把無線傳輸功能打開，用上位機搜索添加藍牙設備。手持機的藍牙設備名稱為“RPD-A03B”，默認配對密碼是“1234”。

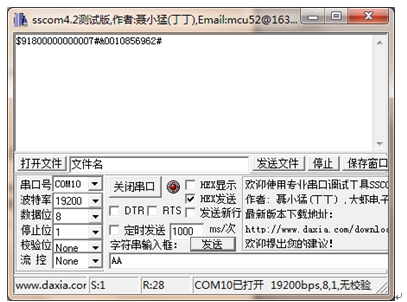

設備鏈接成功后，通過藍牙串口調試軟件接收數據。

數據格式：

FDX-B: $起始符+15位數據+ #結束符

EMID: &起始符+10位數據+ #結束符

?無線 HID

RPD-A03自帶有2.4G無線通信接口，無線數據傳輸接口在接收端為USB HID鍵盤模式，無須安裝驅動，閱讀器上傳的數據可顯示在word文檔、excel表格等文本框的光標處，通過此功能，用戶可將閱讀器當成一款實時傳輸數據的數據采集器。

使用無線傳輸功能時，在RPD-A03的設置模式下把無線傳輸功能打開，然后將數據接收終端插到電腦的USB接口上，在電腦中打開一個文本文件，閱讀器掃描標簽時，文本上將會顯示出閱讀器讀到的每一條標簽信息。

如下圖 所示：

注意事項

1.此產品為電子產品，按照常規電氣設備進行運輸和保管。

2.避免閱讀器從高處墜落或沖擊。

3.不要將閱讀器置于高溫、潮濕或腐蝕性環境中。

4.非專業人員不要打開閱讀器外殼。

5.請使用所提供的數據線進行聯機操作。

6.盡量不要經常拆卸電池后蓋。

7.長時間不用時請取出電池，避免電池漏液腐蝕線路板

裝箱清單

序號名  稱

1USB數據線

2無線數據接收頭RPD-A03R(選配)

3《RPD-A03手持式標簽閱讀器使用說明》

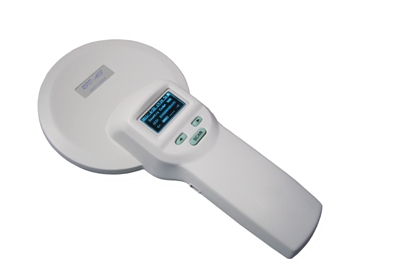

IVY-A03是一款手持式低頻標簽閱讀器，采用無線識讀方式，支持EMID、FDX-B(ISO11784/85)等格式的電子標簽。產品采用高亮度OLED顯示屏，在室內或者室外強光條件下也能清晰顯示。產品自帶的存儲功能最多可存儲4000條標簽信息，用戶可通過USB數據線或者無線連接方式將存儲的信息讀取到電腦進行數據管理。該產品性能穩定，操作簡單，

手持式標簽閱讀器IVY-A03 性能參數

產品性能參數

工作頻率134.2Khz/125Khz

標簽格式EMID、FDX-B(ISO11784/85)

讀寫距離2*12mm玻璃管標簽>15cm

30mm動物耳標>25cm(與讀寫器和使用環境有關)

標   準ISO11784/85

讀取時間<100ms

信號指示128*64高亮度OLED、蜂鳴器

供    電3.7V(三節5號鋰電池)

功    耗工作：0.9W，待機：0.04W

存儲容量6000條信息(標簽編碼+時間)

存儲時間>20年

待機時間>40天

通信接口USB2.0、無線HID（可選）、藍牙 (可選)

重量300g(不帶電池)

語言中文、英語(可按照客戶要求定做)

工作溫度-10℃～50℃

存儲溫度-30℃～70℃

手持式標簽閱讀器IVY-A03 應用

用于動物管理、溯源管理、鐵路巡檢以及其他資產管理領域。
