PCB質量追溯難？固定式掃描器打造“零漏碼”數據閉環

在PCB（印制電路板）高度復雜且精密的制造過程中，構建可靠的質量追溯體系是保障產品品質的關鍵。以固定式掃描器為核心的數據采集方案，憑借其自動化、高精度與高穩定性的特點，為實現全過程質量追溯提供了堅實的技術基礎。以下為該方案的具體實現路徑。

一、固定式掃描器的核心優勢

固定式掃描器作為數據采集的物理樞紐，其技術特性直接決定了追溯系統的效能，主要體現在：

高速精準識別：具備每秒數十次的高速掃描能力，誤碼率極低（通常＜0.01%），能完美匹配高速運轉的產線節奏，確保數據采集無遺漏。
卓越的工業級耐用性：擁有IP65及以上防護等級，能夠抵御粉塵、油污及振動等車間惡劣環境，平均無故障運行時間超過1萬小時，保障生產的連續性。
深度的系統集成與自動化：可與企業現有的MES（制造執行系統）、PLC（可編程邏輯控制器）等系統無縫對接，實現“感知-采集-上傳-執行”的自動化閉環，最大限度減少人工干預。

在設備選型時需結合具體應用場景：例如，在鉆孔等對精度要求極高的環節，宜選用激光掃描器；而在阻焊等需要大視野覆蓋的工序，則影像式掃描器更為適用。

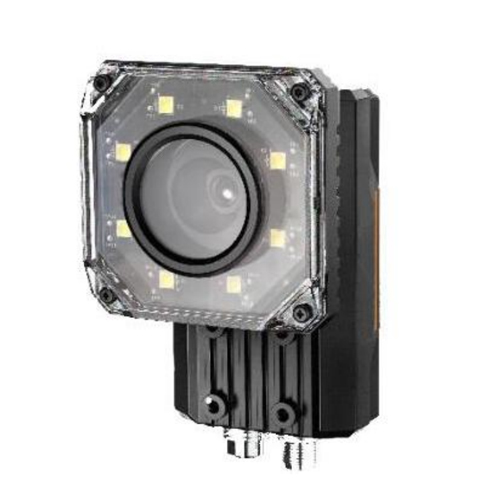

IVY-7500M工業級固定式智能掃碼器,大視野遠距離高速動態流水線掃碼

二、全流程追溯應用場景

通過在生產各關鍵環節部署固定式掃描器，可實現從物料到成品的全生命周期數據追溯。

原材料入庫檢驗（IQC）環節：源頭數據精準錨定
物料入庫時，掃描器自動讀取供應商提供的僅有身份二維碼，并聯動檢測設備。系統自動調取檢驗標準，待檢測完成后，結果數據與該物料條碼綁定并實時上傳至MES系統，建立完整的“電子履歷”。若發現不合格品，系統立即預警并阻止其進入生產環節。
關鍵工序流轉環節：制造數據無縫串聯
在壓合、鉆孔、蝕刻等核心工序點部署掃描器。當PCB板流轉至工位時，掃描器自動識別板身?xiàng)l碼，并同步記錄該工序的工藝參數（如壓合的溫度壓力、鉆孔的孔徑參數、蝕刻的藥液濃度等）。所有數據實時關聯并上傳，一旦發現參數異常，可立即觸發停機指令，防止批量缺陷產生。
半成品檢驗環節：質量問題的快速定位與遏制
在半成品檢驗站，掃描器讀取板碼后，即刻從MES系統中調取該板歷經的所有工序數據。檢驗員錄入當前檢驗結果，數據再次綁定。一旦發現缺陷，可憑借完整的追溯鏈迅速反向追蹤，定位問題根源，并對同批次產品實施精準攔截與處理。
成品包裝與入庫環節：僅有身份賦碼與出貨綁定
成品下線后，在包裝線入口通過掃描器進行最終確認，并由系統生成僅有的成品追溯碼。在包裝過程中，此碼與包裝信息、客戶信息等綁定。包裝完成后，數據同步至WMS（倉庫管理系統），實現成品與庫位的精確對應，為后續出貨及市場溯源提供便利。
返修與重工環節：形成質量改進閉環
對于需返修的產品，在返修區掃描其條碼，即可全面追溯其歷史數據，精準定位故障原因。返修過程中的操作、參數及責任人被詳細記錄，返修后重新檢驗的數據再次綁定，形成一個可追蹤、可分析的完整質量改進閉環。

三、保障體系：確保追溯系統高效運行

為充分發揮固定式掃描器的核心作用，需要建立完善的支撐體系：

標識標準化：統一制定條碼/二維碼的規格、材質及粘貼位置規范，從源頭上確保可讀性。
系統集成與數據治理：通過系統集成平臺確保掃描器與MES、ERP等系統間數據流暢同步，并設立數據校驗規則，自動識別并預警數據異常。
運維管理規范化：制定定期的設備清潔、校準點檢制度，并配備專職運維人員，確保掃描設備開機率穩定在99%以上。

總結而言，以固定式掃描器為核心的PCB質量追溯方案，通過將硬件優勢與生產全流程深度融合，并輔以標準化的保障體系，成功構建了一個“事前預防、事中控制、事后追溯”的全面質量管控閉環。該方案不僅能滿足PCB行業規模化生產對質量追溯的苛刻要求，更為企業應對客戶審核、提升工藝水平和強化市場競爭力提供了不可或缺的數據基石。
